| 十八、傾斜コア・倒れコアとＰＬ面の干渉 |
型閉め時、傾斜コア・倒れコアが作動した先で固定型ＰＬ面と干渉する場合があります。

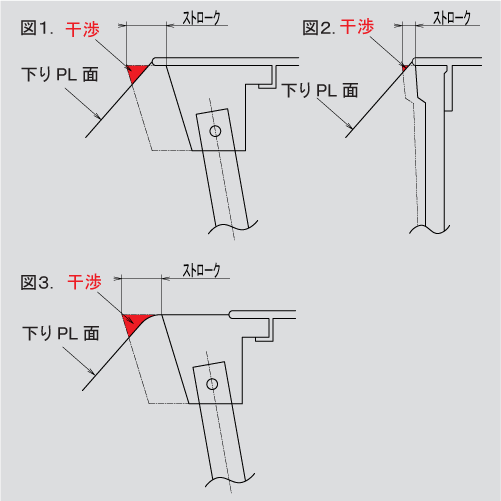

図1.図2.のように傾斜コア・倒れコアが作動後、製品の下から外へはみ出す場合（ＰＬ面にかかる場合）、あるいは図3.のように傾斜コア・倒れコアが元々ＰＬ面にかかっている場合、ＰＬ面が可動底面の方へ下がっているときに起こります。
また稀なケースですが、ＰＬ面が平らでも傾斜コアの動作方向が上りの場合には起こり得ます。
型閉め時のシミュレーションをしてみる必要があります。

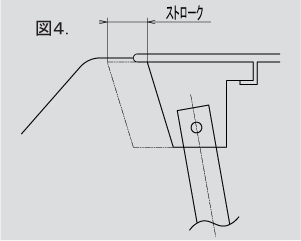

押出板に早戻しのスプリングが入っていて、リミットスイッチで押出板の戻りを感知していればひとまず安全と言えるでしょう。また図4.のように、ＰＬ面の作り方で回避すれば干渉は起こり得ません。
傾斜コア・倒れコアが動いた先に下りＰＬがあるときは要注意です。
