| 八、アンダーカットの上り下りと倒れコア |
アンダーカットの処理方向に上り下りがある場合、たとえアンダーカット量が少量であっても、倒れコアを採用することはできません。
なぜなら、倒れコアは厳密には回転運動でアンダーカットを処理しますが、そのアンダーカット部位付近の動きは型開き方向に対し、限りなく水平運動に近いためです。

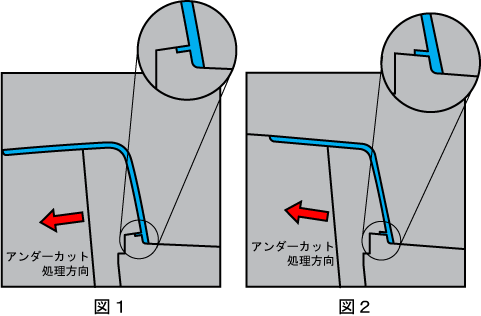

・アンダーカット形状そのものは水平にはずれるが、コアの動き方向に対し、製品面（意匠面）が下がってくるケース（図1）
・アンダーカット形状そのものがコアの動きに対して上りになっていて、水平にははずれないケース（図2）
上図のようなケースでは倒れコアは使えないので、上り下りの傾斜コアを採用します。
