設計時の注意
九、アンダーカットの上り下りと傾斜コア |
製品内側にあるアンダーカットの処理方向に上り下りがある場合、傾斜コアを採用します。押出板にコアの動き方向を制御する台を取り付けます。

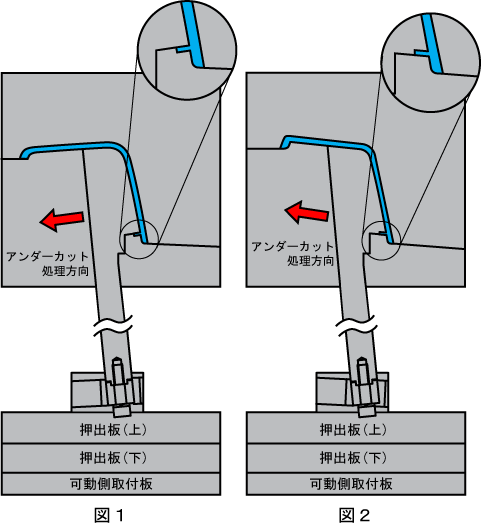

このときの傾斜コアの動きは、下り(図1)の場合、成形機の突出スピードに対してだんだん遅れて行き、上り(図2)の場合、成形機の突出スピードに対して加速が付くように先行して行きます。一般的に上り下りの角度は10°程度が限界と言われています。特に上りの場合、傾斜コア(傾斜ロッド)に対する負担が大きいので注意が必要です。
